Injekční dávkovač

10-01-2026

Toto je velmi jednoduchý injekční dávkovač, jenž jsem postavil pro účely elektrostatického zvlákňování. Mechanická část dávkovače se skládá z lineárního vedení a závitové tyče, která je poháněná krokovým motorem. Závitová tyč je umístěna nad stříkačkou, což je nevhodné, protože konstrukce mírně pruží ve chvíli, kdy je zařízení uvedeno do pohybu. I přes tento nedostatek jsem se rozhodl pro toto řešení, jelikož velmi zjednodušuje způsob uchycení stříkačky.

Řízení krokového motoru je řešeno modulem s integrovaným obvodem A4988 a mikrokontrolerem RP2040.
Interakce se zařízením se provádí pomocí čtyř tlačítek a displeje, použití rotačního enkodéru by však bylo vhodnější.

image image image image


image image image image

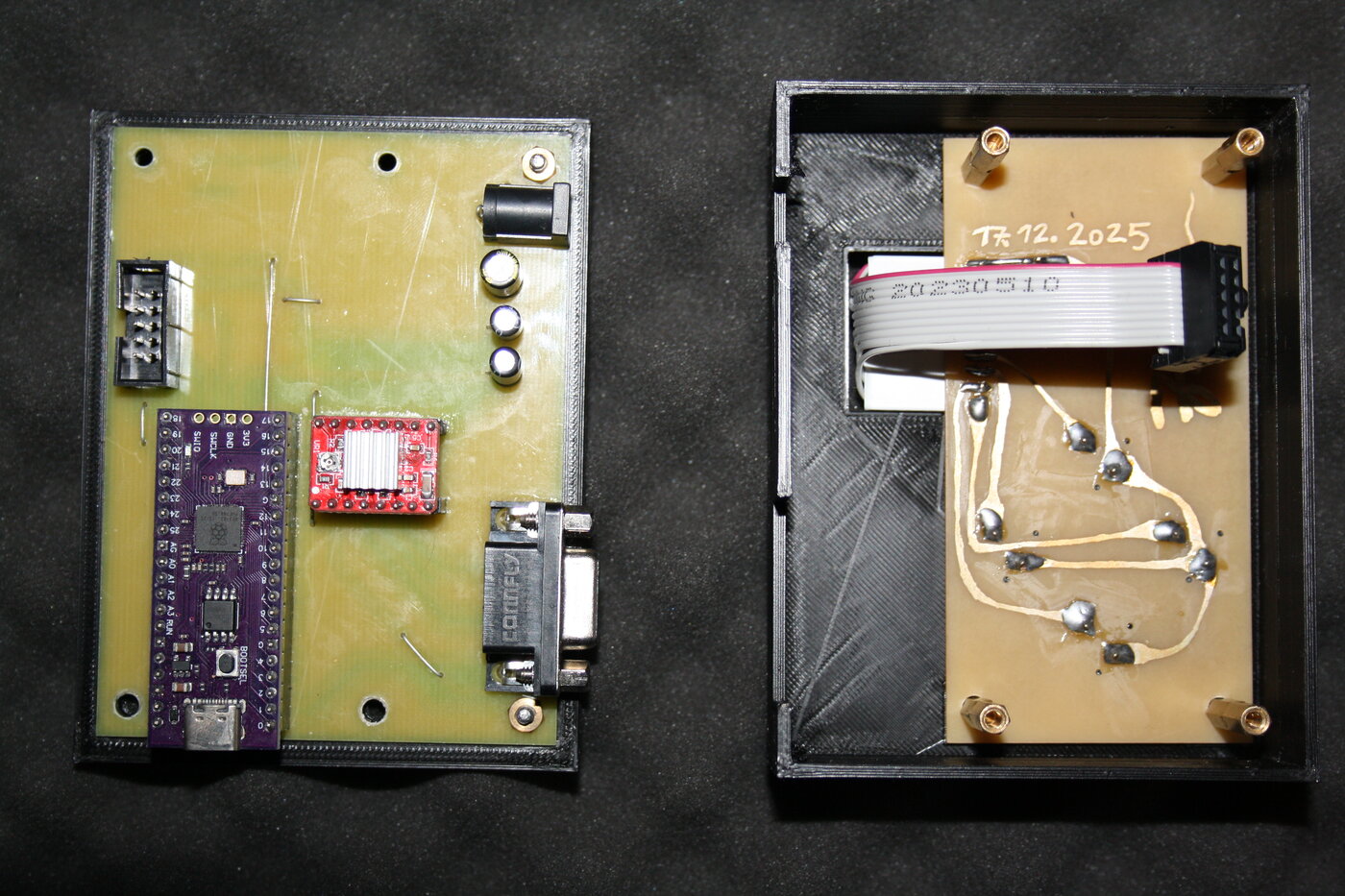

spodní strana horní desky spodní deska spodní strana spodní desky
