Replika video konektoru pro Atari ST

10-02-2026

1 Audio out
2 Composite video
3 General purpose output
4 Monochrome detect
5 Audio in
6 Green
7 Red
8 +12V
9 Hsync
10 Blue
11 Monochrome out
12 Vsync
13 GND

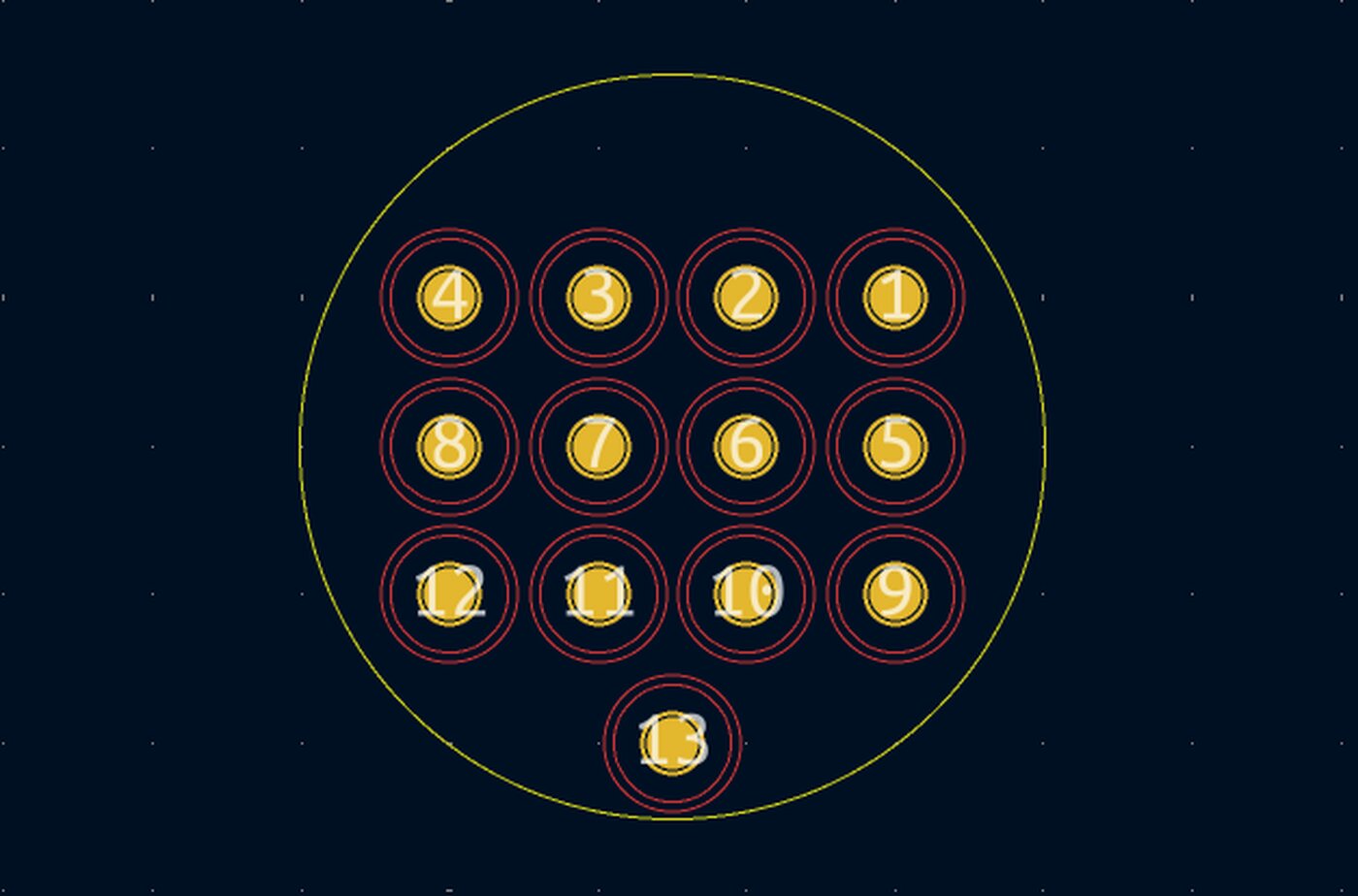

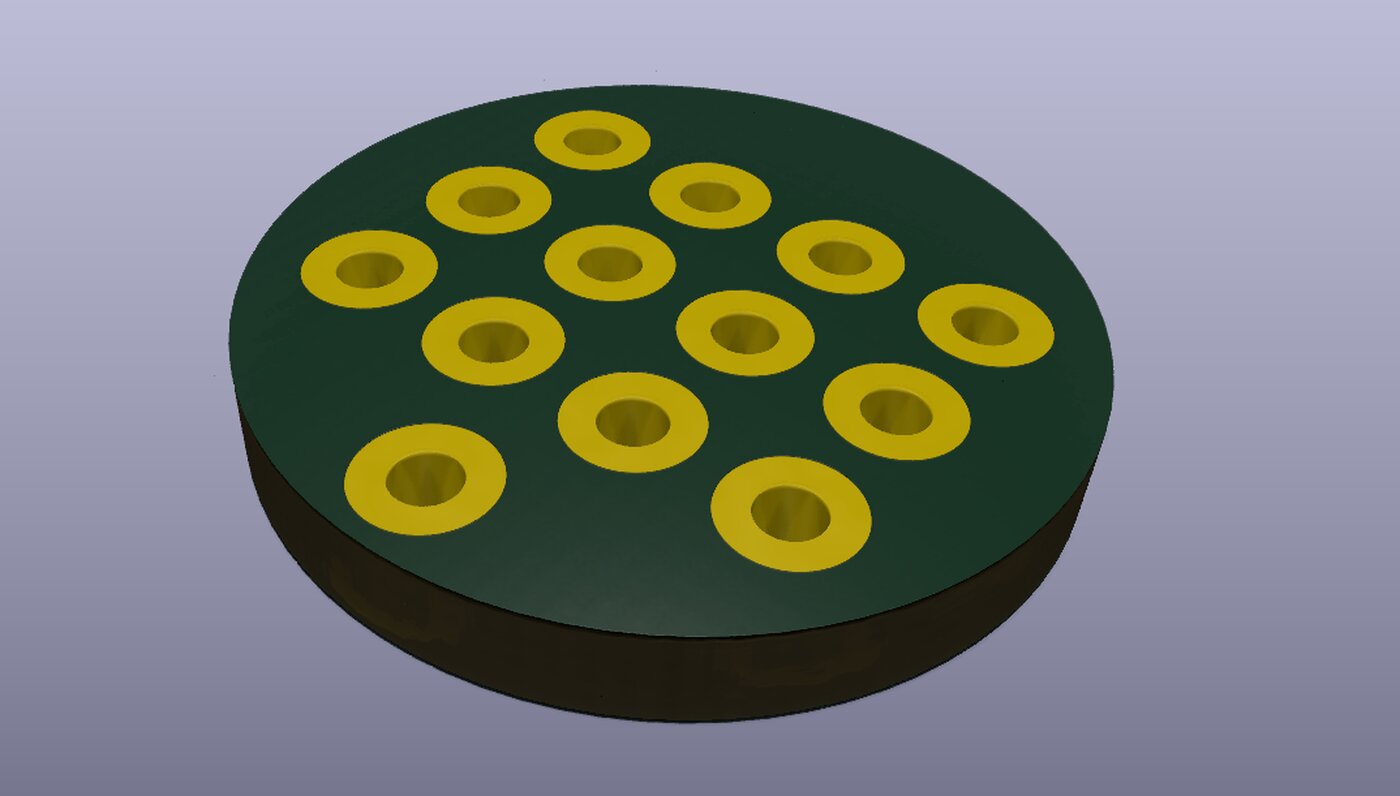

Video konektor pro atari ST jako footprint v KiCADu:
ATARI_ST_video_connector.kicad_mod

Monochromatické zapojení

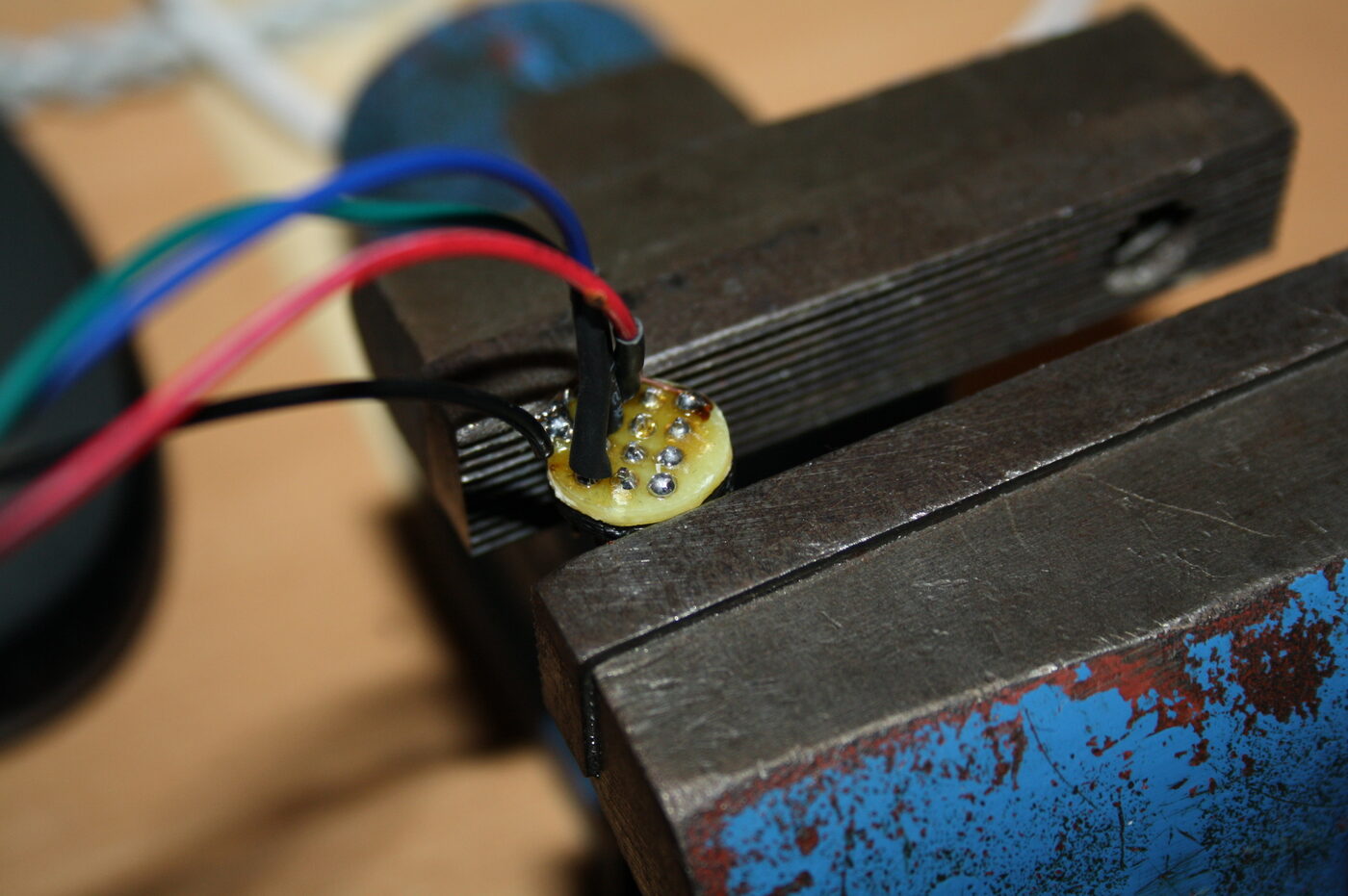

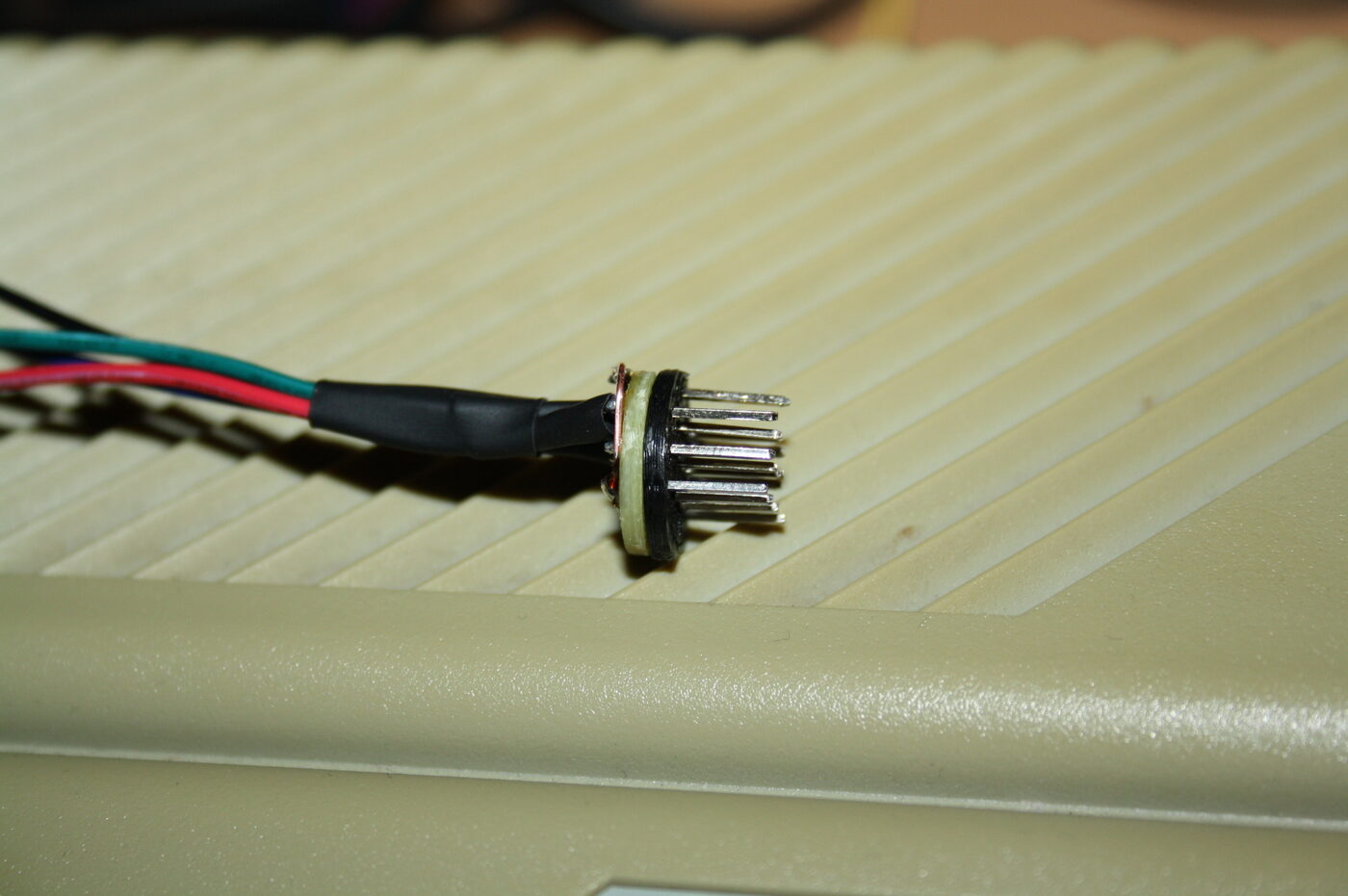

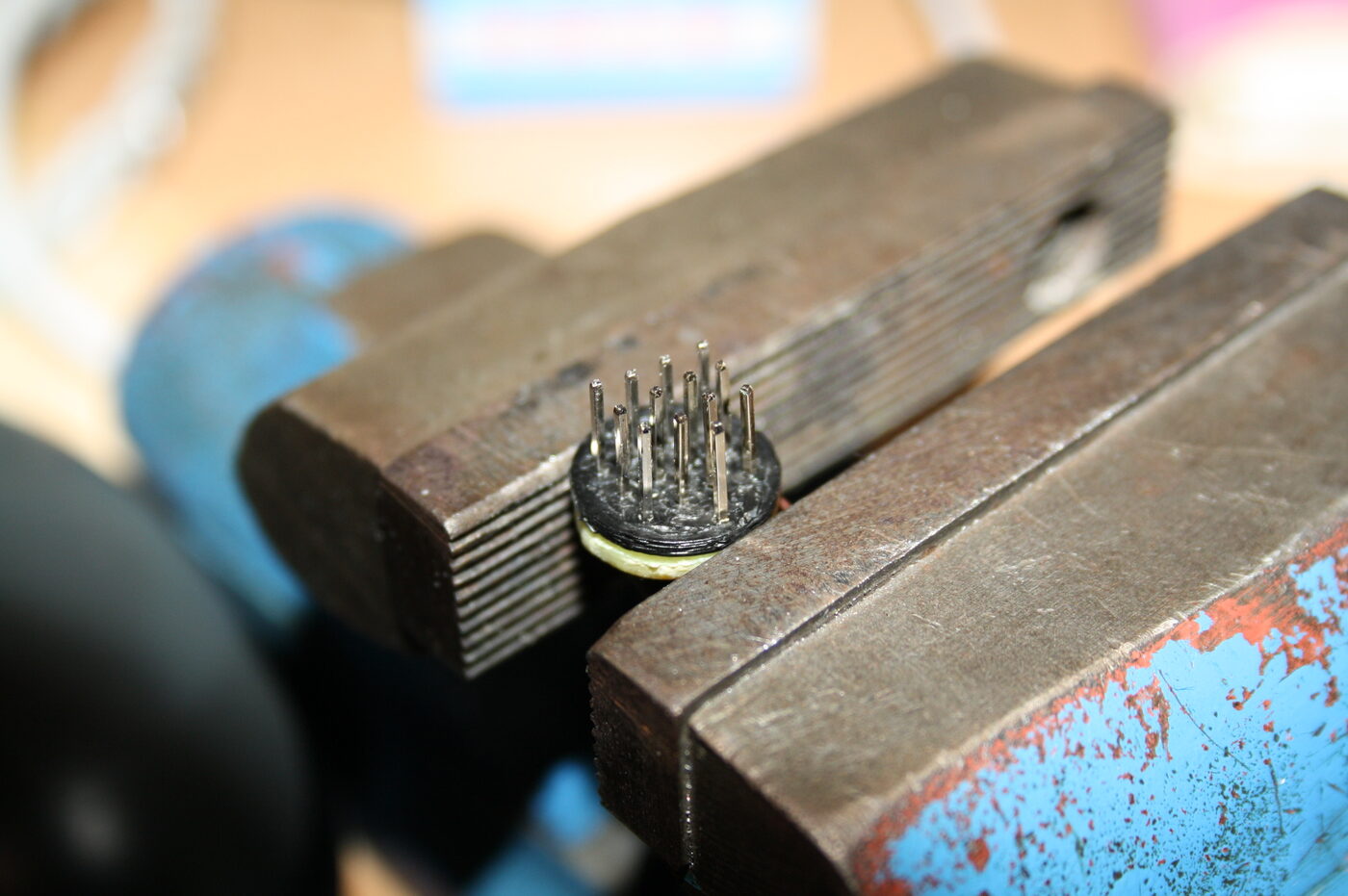

Konektor ve svěráku ze strany pájení	Konektor ve svěráku ze strany pinů	Konektor z boku

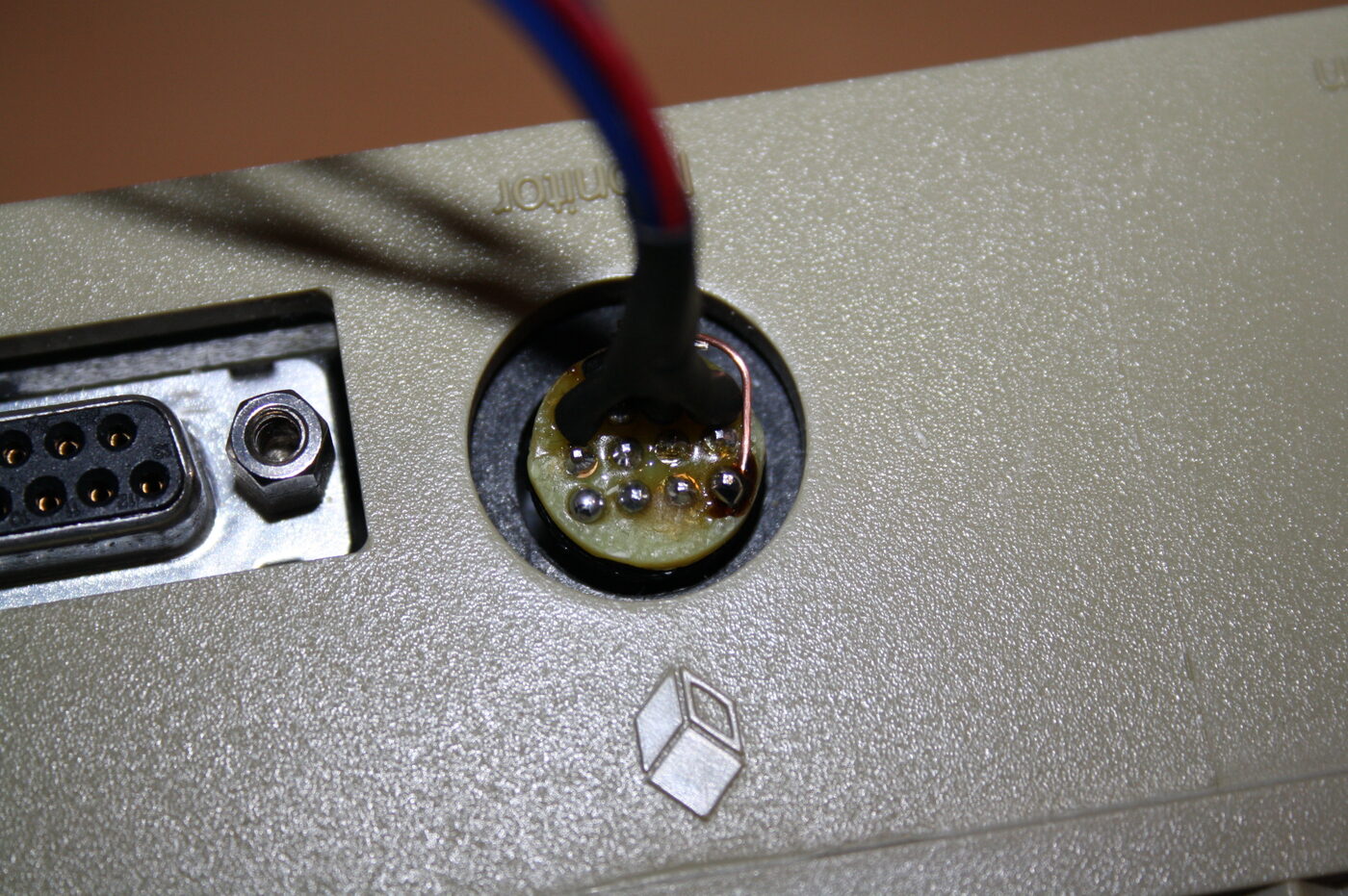

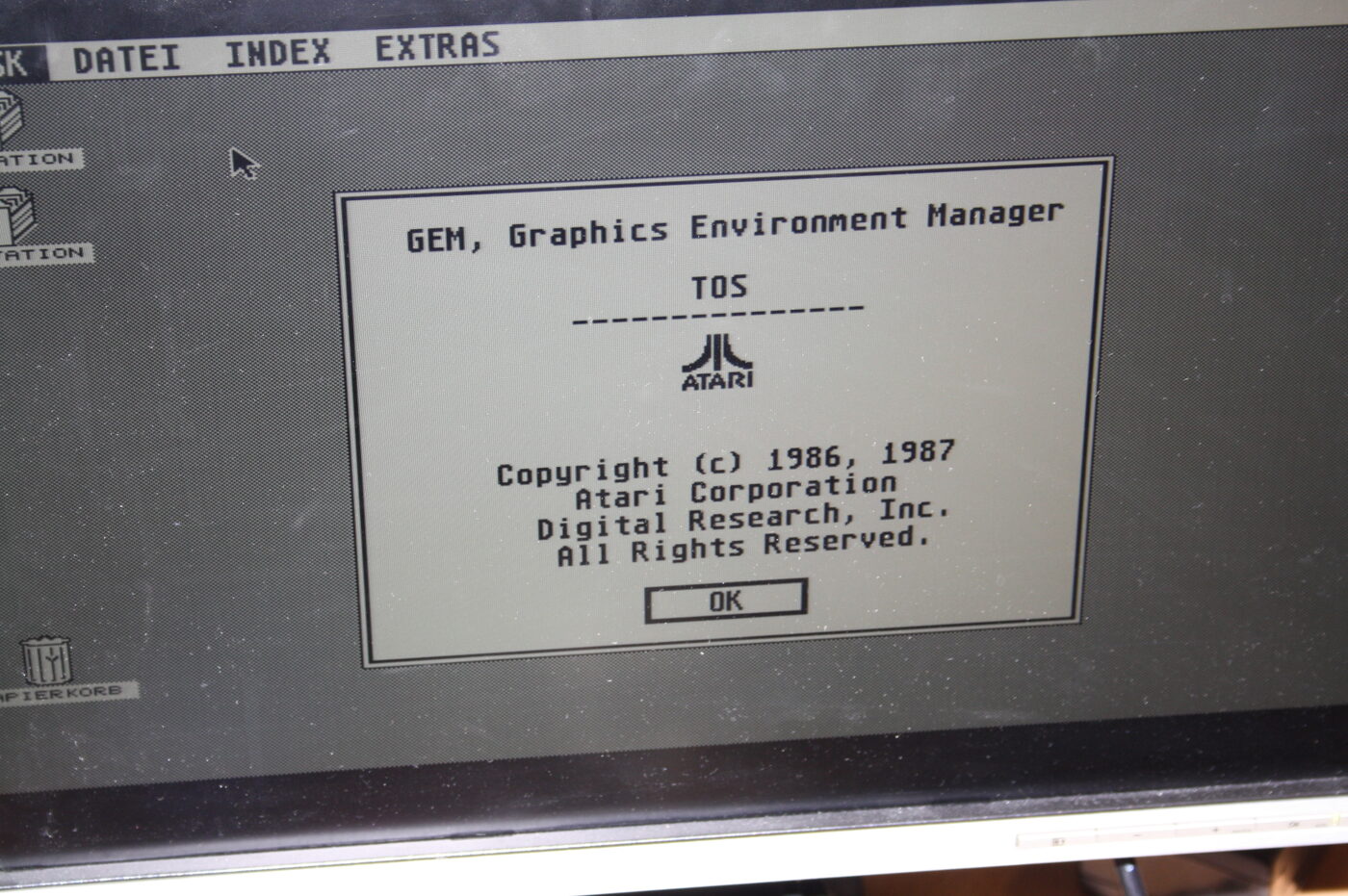

Konektor v ATARI	Konektor zapojený do VGA v monochrom. zapojení	Výstup z ATARI na monitoru
